제품소개

화물용

투시도

MRL 기계실 없는 타입

평면도 및 단면도

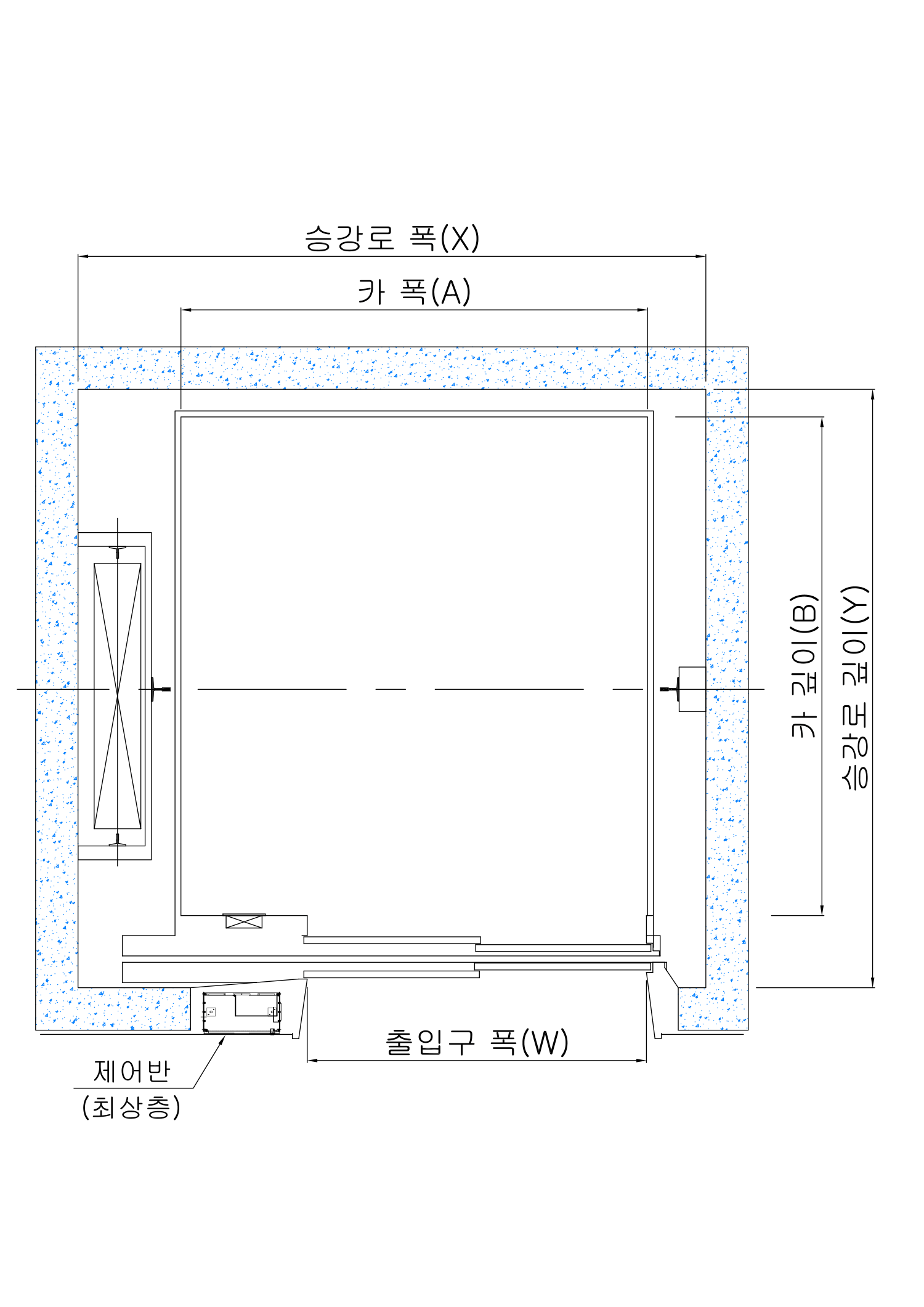

평면도

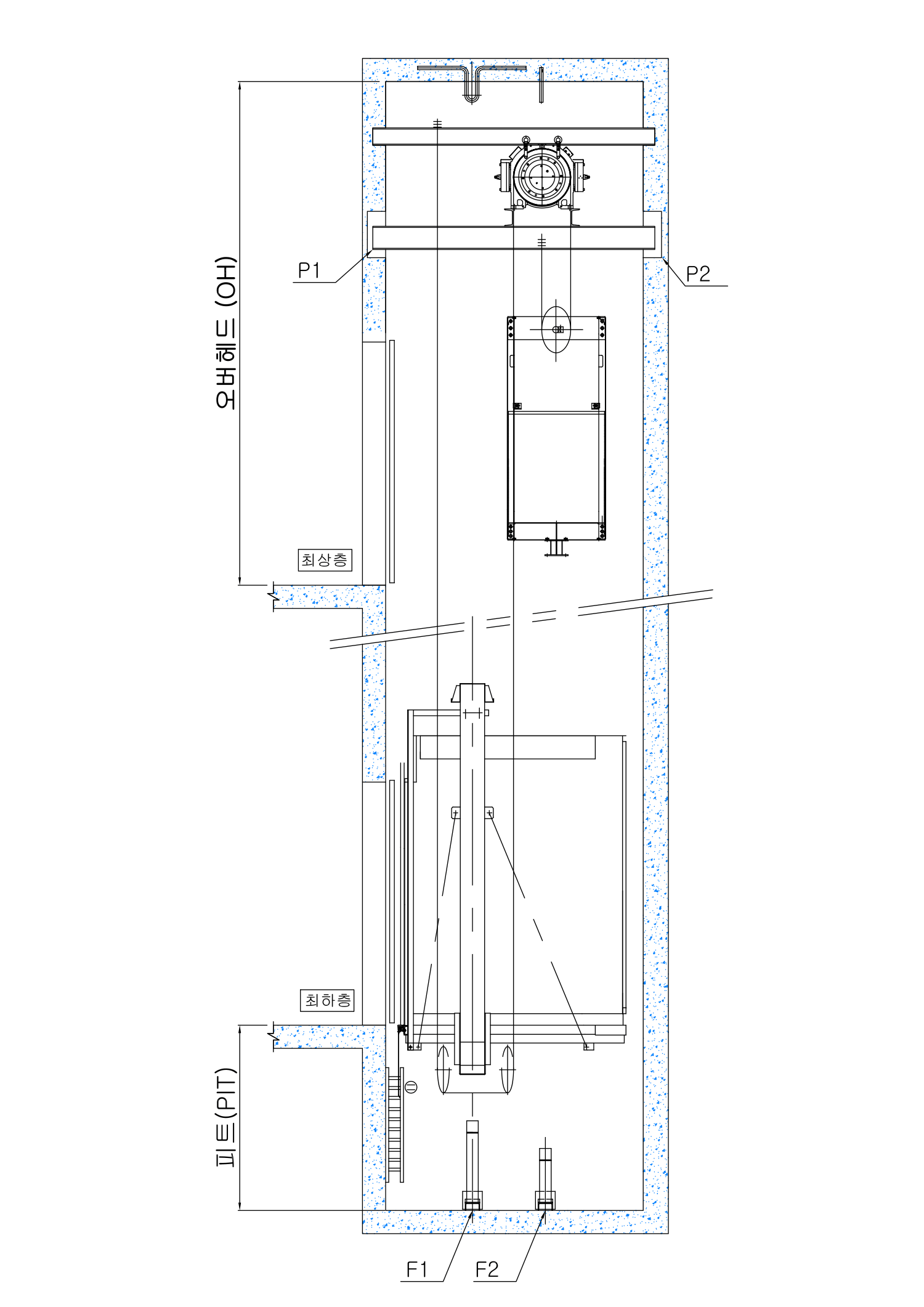

단면도

표준제원 - (2000, 3000, 4000kg은 4:1 Roping) (단위: mm)

정격하중
(kg)		 속도
m/s		 출입구 규격
W × H		 카 내부 규격
A × B		 승강로 내부
X × Y		 오버헤드
(mm)		 피트깊이
(mm)		 최대 행정거리
(m)
1600 0.63 1500 (4co) x 2100 1500 x 2250 2600(2650) * 2650 4800 1400 30
1.0 1500 (4co) x 2100 1500 x 2250 2600(2650) * 2650 4800 / 5200 1400 30 / 40
1.6 1500 (4co) x 2100 1500 x 2250 2600(2650) * 2650 5050 / 5300 1500 30 / 50
1600
(관통형)		 0.63 1500 (4co) x 2100 1500 x 2250 2600(2650) * 2750 4800 1400 30
1.0 1500 (4co) x 2100 1500 x 2250 2600(2650) * 2750 4800 / 5200 1400 30 / 40
1.6 1500 (4co) x 2100 1500 x 2250 2600(2650) * 2750 5050 / 5300 1500 30 / 50
2000 0.5 1500 (4co) x 2100 1500 x 2700 2750 x 3200 4650 1500 30
0.63 1500 (4co) x 2100 1500 x 2700 2750 x 3200 4650 1500 30
1.0 1500 (4co) x 2100 1500 x 2700 2750 x 3200 4700 / 4950 1500 30 / 50
2000
(관통형)		 0.5 1500 (4co) x 2100 1500 x 2700 2750 x 3200 4650 1500 30
0.63 1500 (4co) x 2100 1500 x 2700 2750 x 3200 4650 1500 30
1.0 1500 (4co) x 2100 1500 x 2700 2750 x 3200 4700 / 4950 1500 30 / 50
3000 0.5 2200 (4co) x 2100 2200 x 2700 3700 x 3200 4850 1600 30
1.0 2200 (4co) x 2100 2200 x 2700 3700 x 3200 4850 / 5200 1600 30 / 50
3000
(관통형)		 0.5 2200 (4co) x 2100 2200 x 2700 3700 x 3200 4950 1600 30
1.0 2200 (4co) x 2100 2200 x 2700 3700 x 3200 4950 / 5300 1600 30 / 50
4000 0.5 2200 (4co) x 2100 2200 x 3200 3800 x 3700 5500 1900 30
4000
(관통형)		 0.5 2200 (4co) x 2100 2200 x 3200 3800 x 3700 5600 1900 30

MR 기계실 있는 타입

평면도 및 단면도

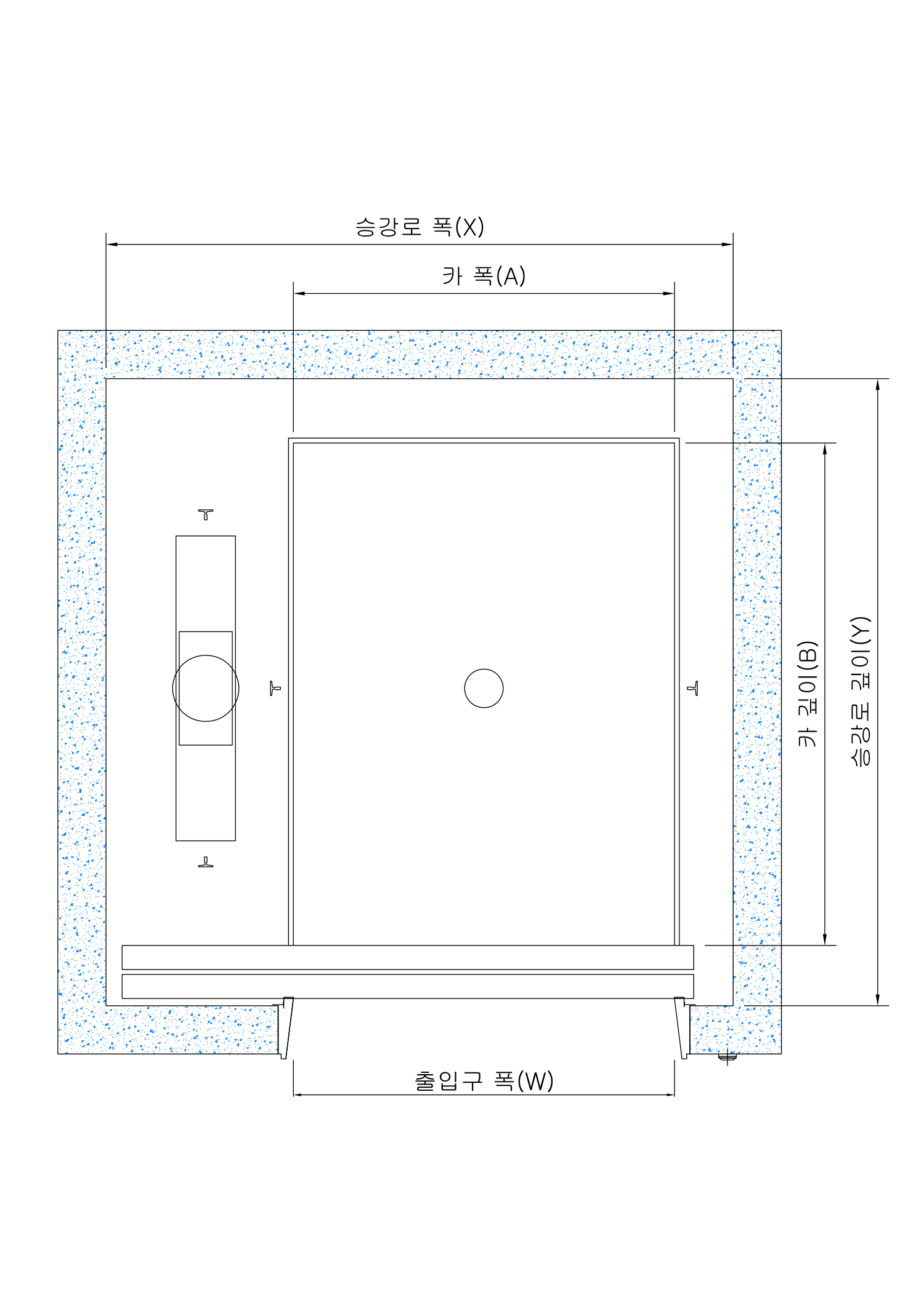

Center Open 평면도

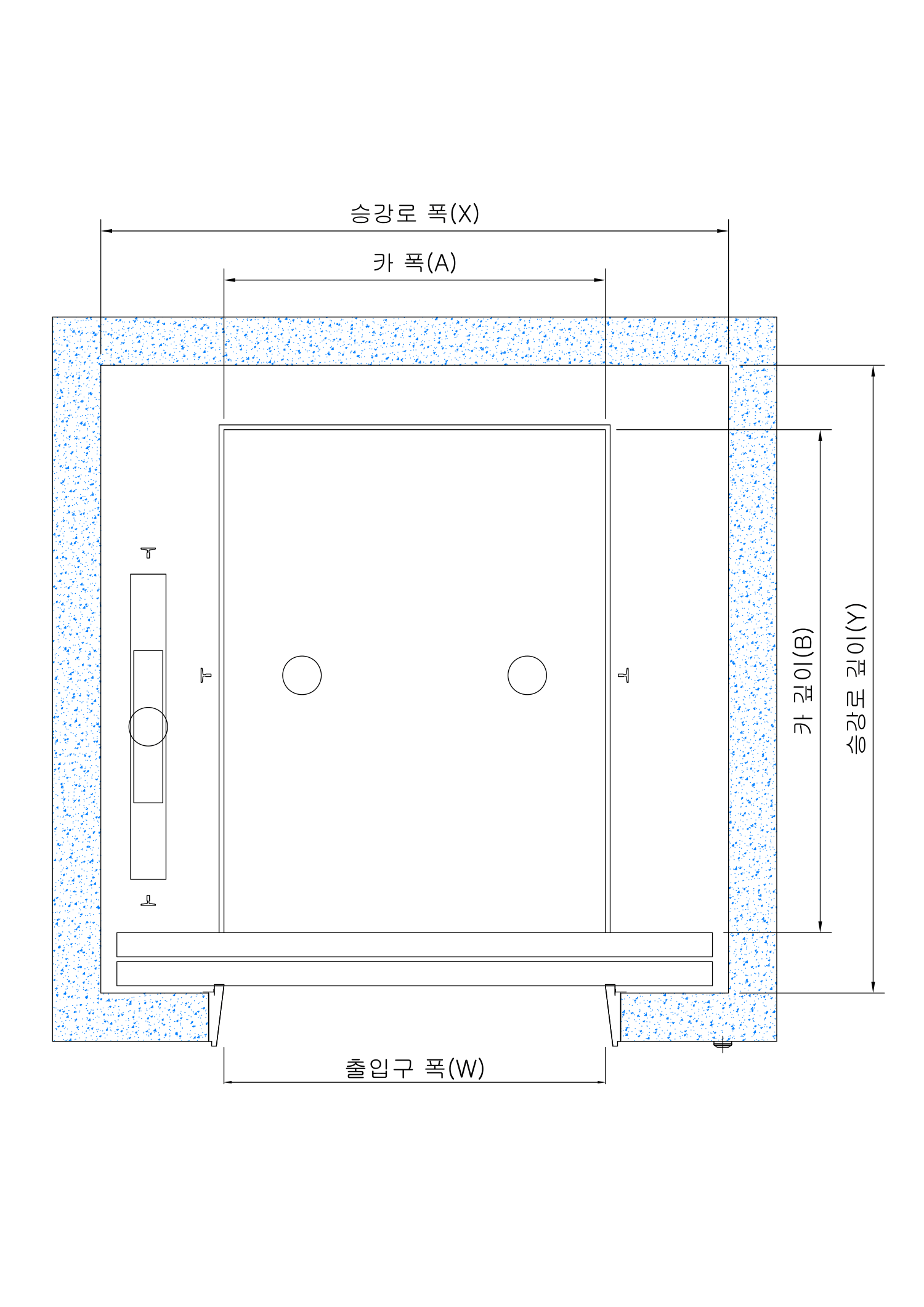

Side Open 평면도

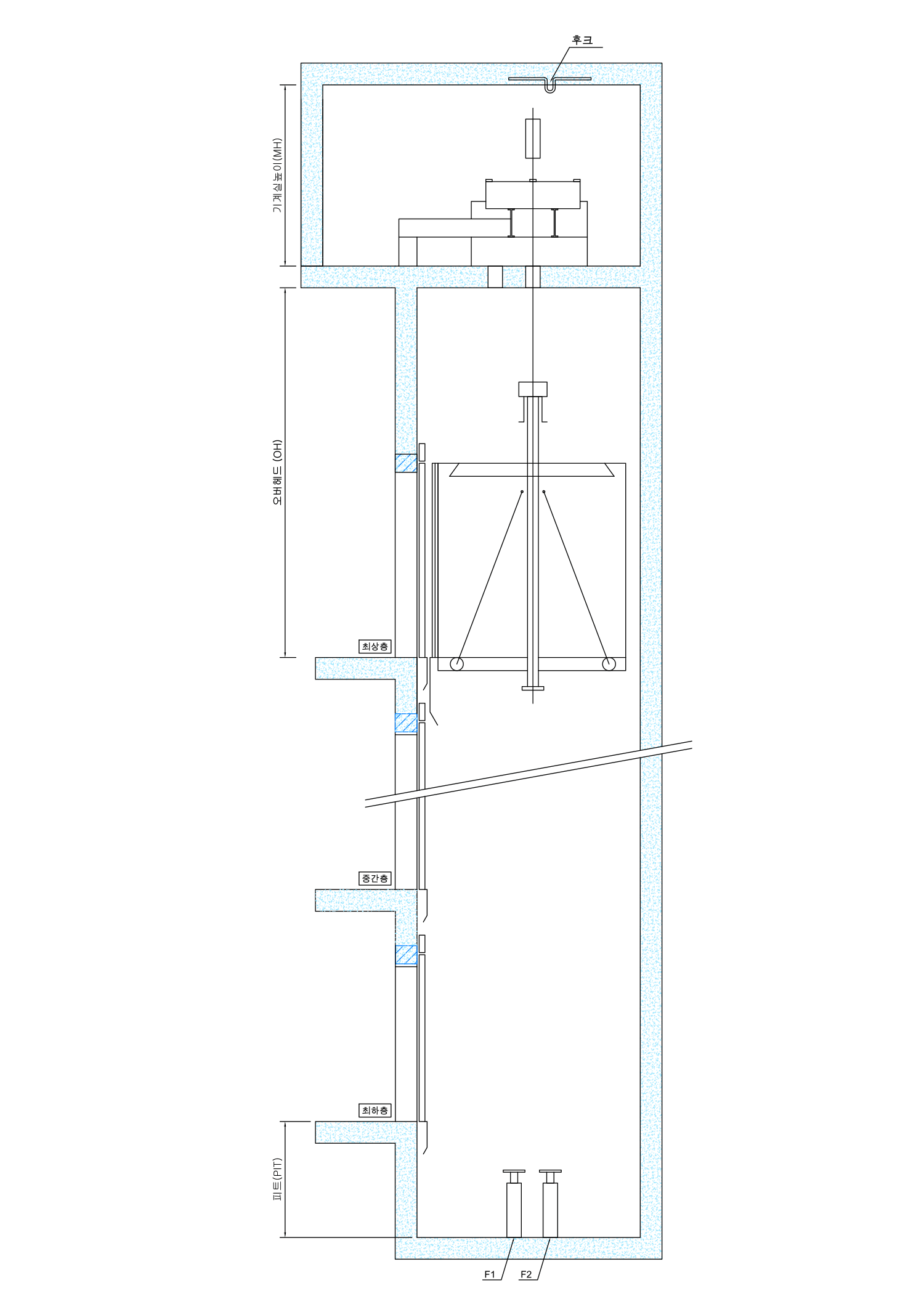

단면도

표준제원 (단위: mm)

정격하중
(kg)		 속도
m/s		 출입구 규격
W × H		 카 내부 규격
A × B		 승강로 내부
X × Y		 기계실 내부
MX × MY		 OH
(mm)		 피트깊이
(mm)		 최대 행정거리
(m)
1000
(Side Open)		 0.5 1300 x 2100 1300 x 1750 2400 x 2250 3100 x 3800 4800 1600 44
0.63 1300 x 2100 1300 x 1750 2400 x 2250 3100 x 3800 4800 1600 56
1.0 1300 x 2100 1300 x 1750 2400 x 2250 3100 x 3800 4800 1600 79
1600
(Center Open)		 0.5 1500 x 2100 1500 x 2250 2700 x 2750 3400 x 4500 4800 1600 44
0.63 1500 x 2100 1500 x 2250 2700 x 2750 3400 x 4500 4800 1600 56
1.0 1500 x 2100 1500 x 2250 2700 x 2750 3400 x 4500 4800 1600 76
2000
(Center Open)		 0.5 1500 x 2100 1500 x 2700 2700 x 3200 3400 x 4500 4800 1600 44
1.0 1500 x 2100 1500 x 2700 2700 x 3200 3400 x 4500 4800 1700 76
3000
(Center Open)		 0.5 2200 x 2100 2200 x 2600 3600 x 3100 3600 x 4400 4800 1700 44
4000
(Center Open)		 0.25 2200 x 2300 2200 x 3200 3800 x 3700 3800 x 4100 5000 1800 44
0.5 2200 x 2300 2200 x 3200 3800 x 3700 3800 x 4100 5000 1800 44
5000
(Center Open)		 0.25 2400 x 2300 2400 x 3600 4100 x 4100 4100 x 4500 5000 1800 44
0.5 2400 x 2300 2400 x 3600 4100 x 4100 4100 x 4500 5000 1800 44
