MRL 기계실 없는 타입 - 1면 전망

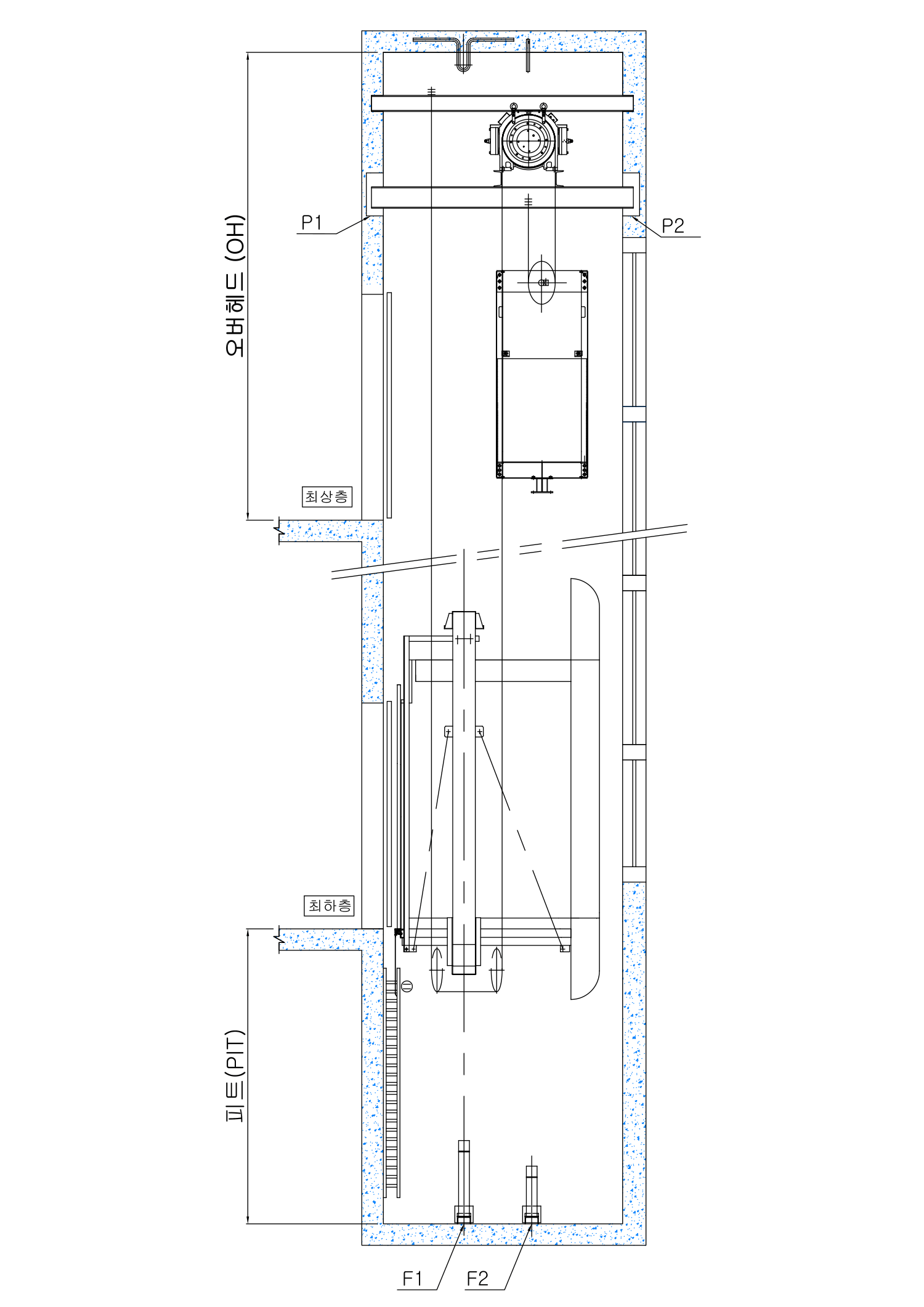

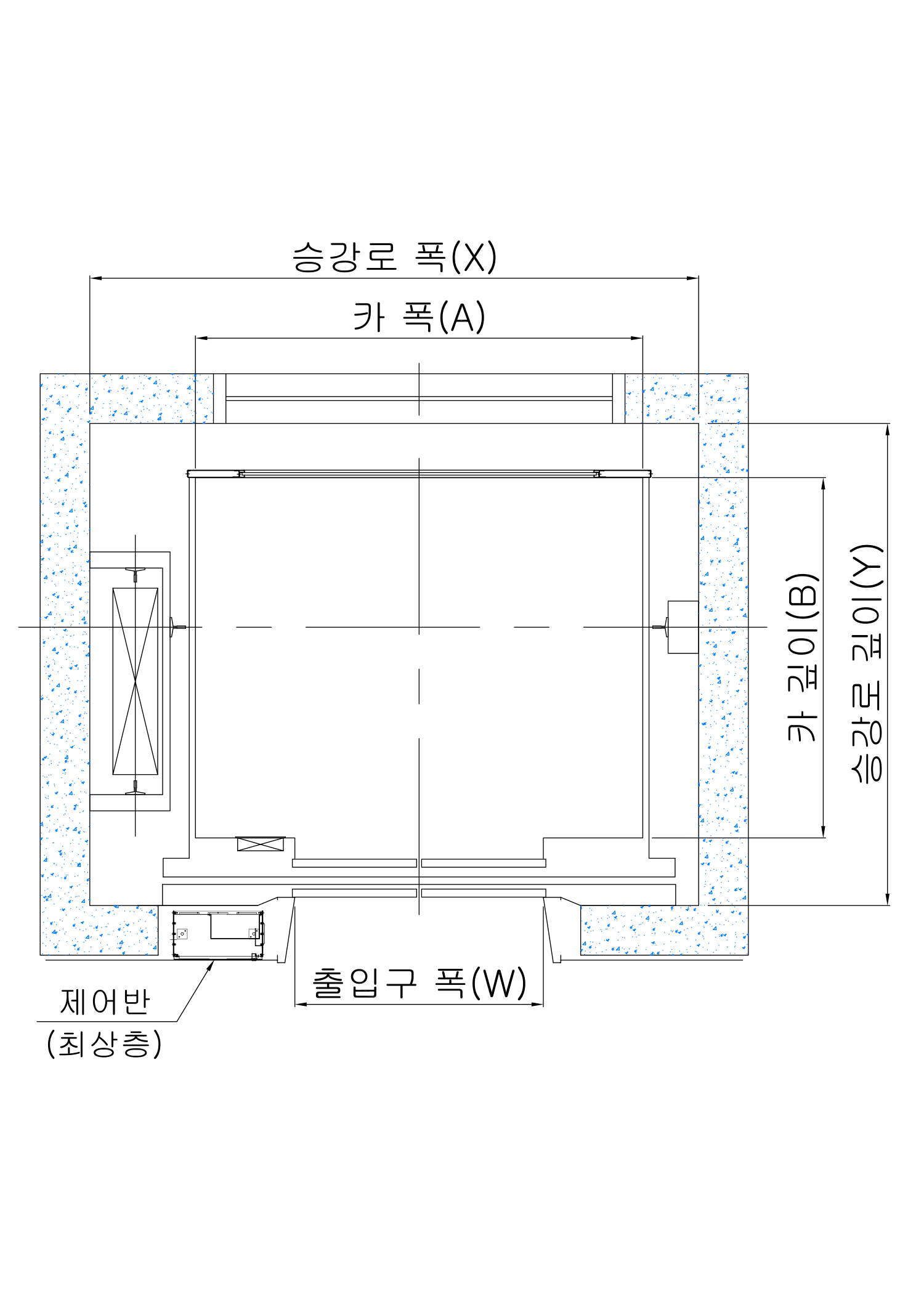

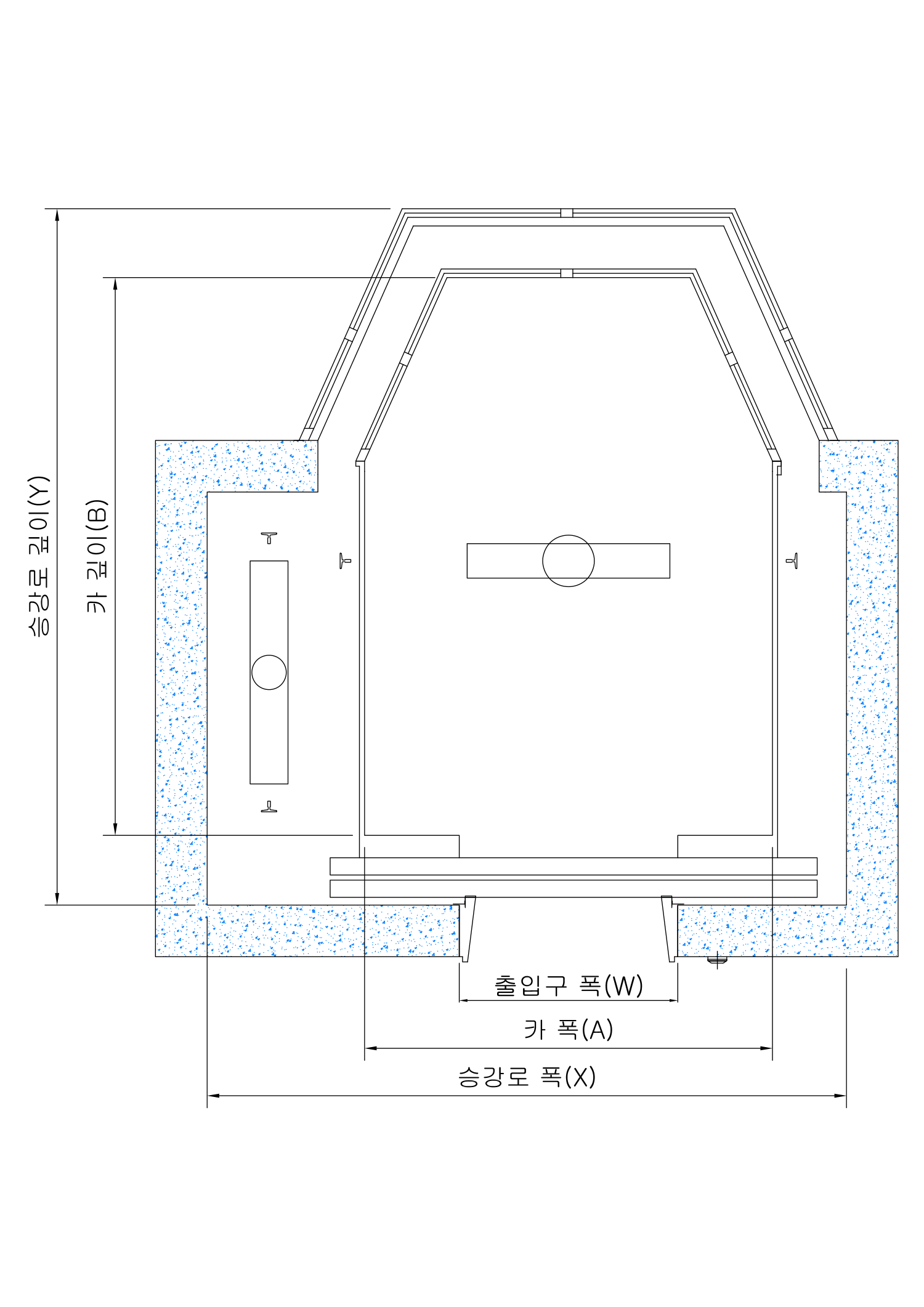

평면도 및 단면도

1면 전망 MRL 표준제원 (단위: mm)

인승 (인)	정격하중 (kg)	속도 m/s	출입구 규격 W × H	카 내부 규격 A × B	승강로 내부 X × Y	OH (mm)	피트깊이 (mm)	최대 행정거리 (m)
10	750	1.0	800 x 2100	1300 x 1600	2200 x 2200	5050	2050
		1.6	800 x 2100	1300 x 1600	2200 x 2200	5250	2050
		1.75	800 x 2100	1300 x 1600	2200 x 2200	5450	2150
13	1000	1.0	900 x 2100	1500 x 1600	2400 x 2300	5050	2050
		1.6	900 x 2100	1500 x 1600	2400 x 2300	5250	2050
		1.75	900 x 2100	1500 x 1600	2400 x 2300	5450	2150
15	1150	1.0	1000 x 2100	1500 x 1750	2550 x 2450	5050	2050
		1.6	1000 x 2100	1500 x 1750	2550 x 2450	5250	2050
		1.75	1000 x 2100	1500 x 1750	2550 x 2450	5450	2150
17	1250	1.0	1000 x 2100	1500 x 1850	2550 x 2550	5050	2050
		1.6	1000 x 2100	1500 x 1850	2550 x 2550	5250	2050
		1.75	1000 x 2100	1500 x 1850	2550 x 2550	5450	2150
18	1350	1.0	1000 x 2100	1500 x 2000	2550 x 2700	5050	2050
		1.6	1000 x 2100	1500 x 2000	2550 x 2700	5250	2050
		1.75	1000 x 2100	1500 x 2000	2550 x 2700	5450	2150
21	1600	1.0	1100 x 2100	1700 x 2000	2750 x 2700	5050	2050
		1.6	1100 x 2100	1700 x 2000	2750 x 2700	5250	2050
		1.75	1100 x 2100	1700 x 2000	2750 x 2700	5450	2150

MRL 기계실 없는 타입 - 3면 전망

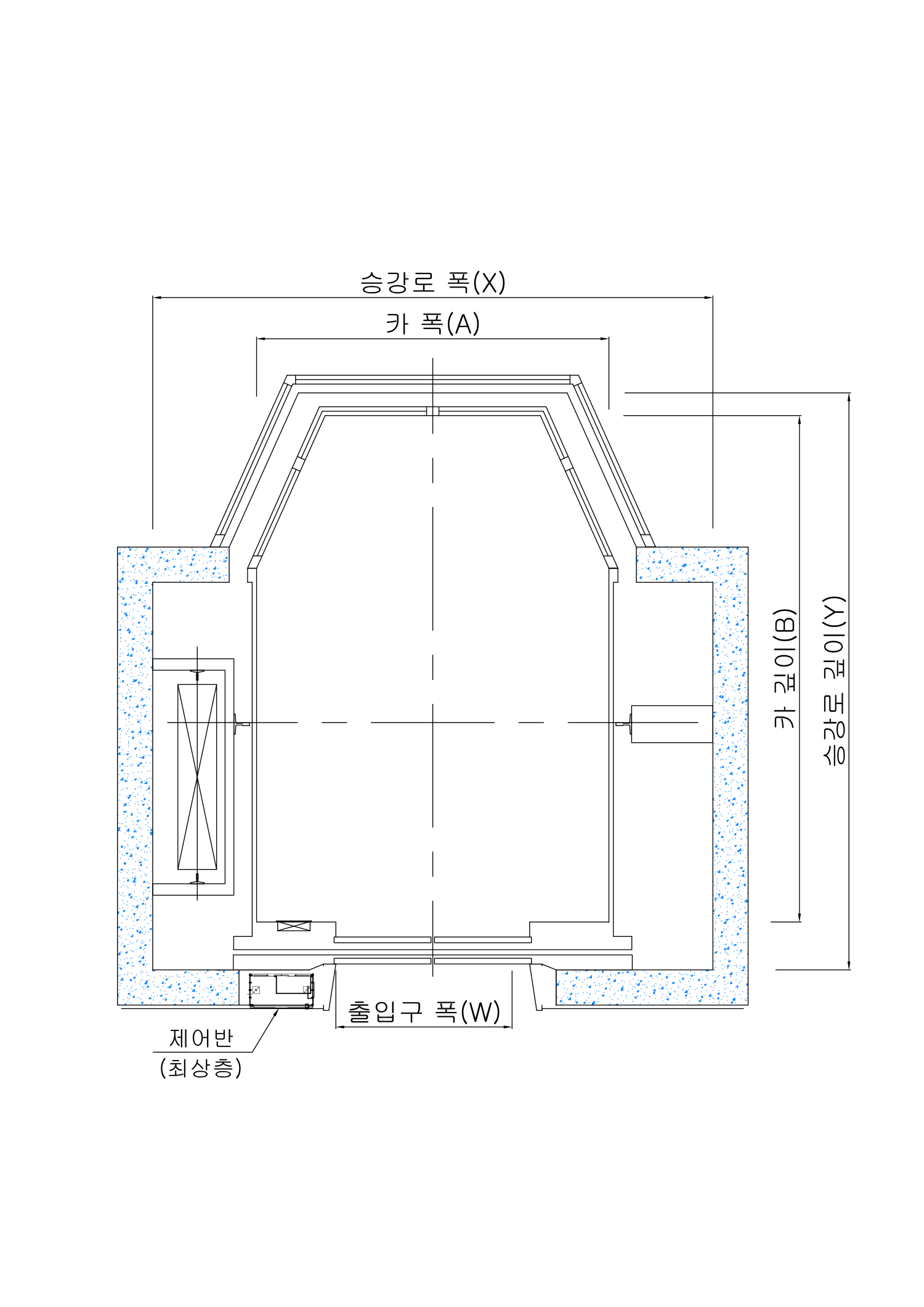

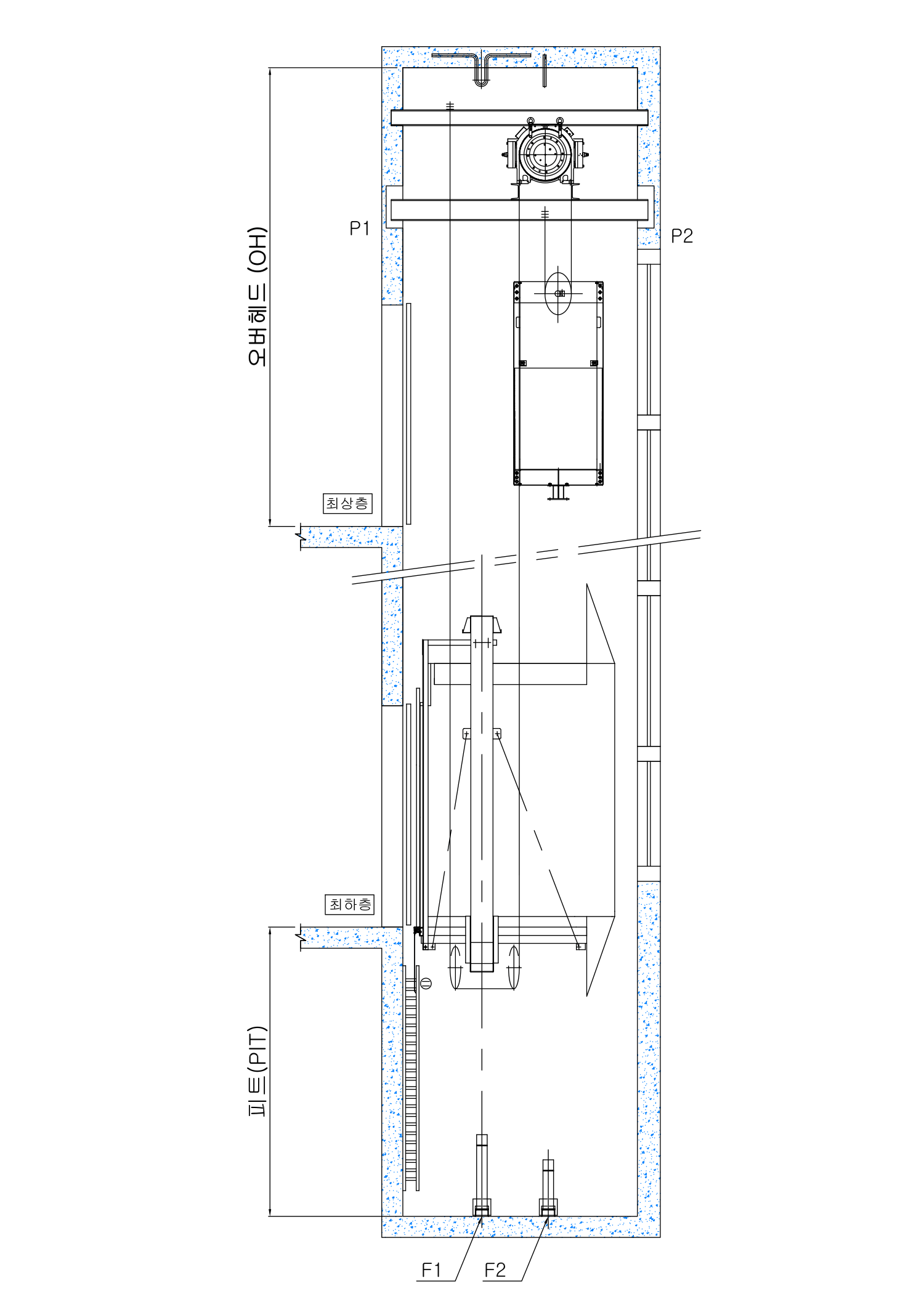

평면도 및 단면도

3면 전망 MRL 표준제원 (단위: mm)

인승 (인)	정격하중 (kg)	속도 m/s	출입구 규격 W × H	카 내부 규격 A × B	승강로 내부 X × Y	OH (mm)	피트깊이 (mm)	최대 행정거리 (m)
10	750	1.0	800 x 2100	1300 x 1680	2200 x 2200	5050	2050
		1.6	800 x 2100	1300 x 1680	2200 x 2200	5250	2050
		1.75	800 x 2100	1300 x 1680	2200 x 2200	5450	2150
13	1000	1.0	900 x 2100	1500 x 1750	2400 x 2300	5050	2050
		1.6	900 x 2100	1500 x 1750	2400 x 2300	5250	2050
		1.75	900 x 2100	1500 x 1750	2400 x 2300	5450	2150
15	1150	1.0	1000 x 2100	1500 x 1900	2550 x 2450	5050	2050
		1.6	1000 x 2100	1500 x 1900	2550 x 2450	5250	2050
		1.75	1000 x 2100	1500 x 1900	2550 x 2450	5450	2150
17	1250	1.0	1000 x 2100	1500 x 2000	2550 x 2550	5050	2050
		1.6	1000 x 2100	1500 x 2000	2550 x 2550	5250	2050
		1.75	1000 x 2100	1500 x 2000	2550 x 2550	5450	2150
18	1350	1.0	1000 x 2100	1500 x 2150	2550 x 2700	5050	2050
		1.6	1000 x 2100	1500 x 2150	2550 x 2700	5250	2050
		1.75	1000 x 2100	1500 x 2150	2550 x 2700	5450	2150
21	1600	1.0	1100 x 2100	1700 x 2150	2750 x 2700	5050	2050
		1.6	1100 x 2100	1700 x 2150	2750 x 2700	5250	2050
		1.75	1100 x 2100	1700 x 2150	2750 x 2700	5450	2150

MRL 기계실 없는 타입 - 원형전망

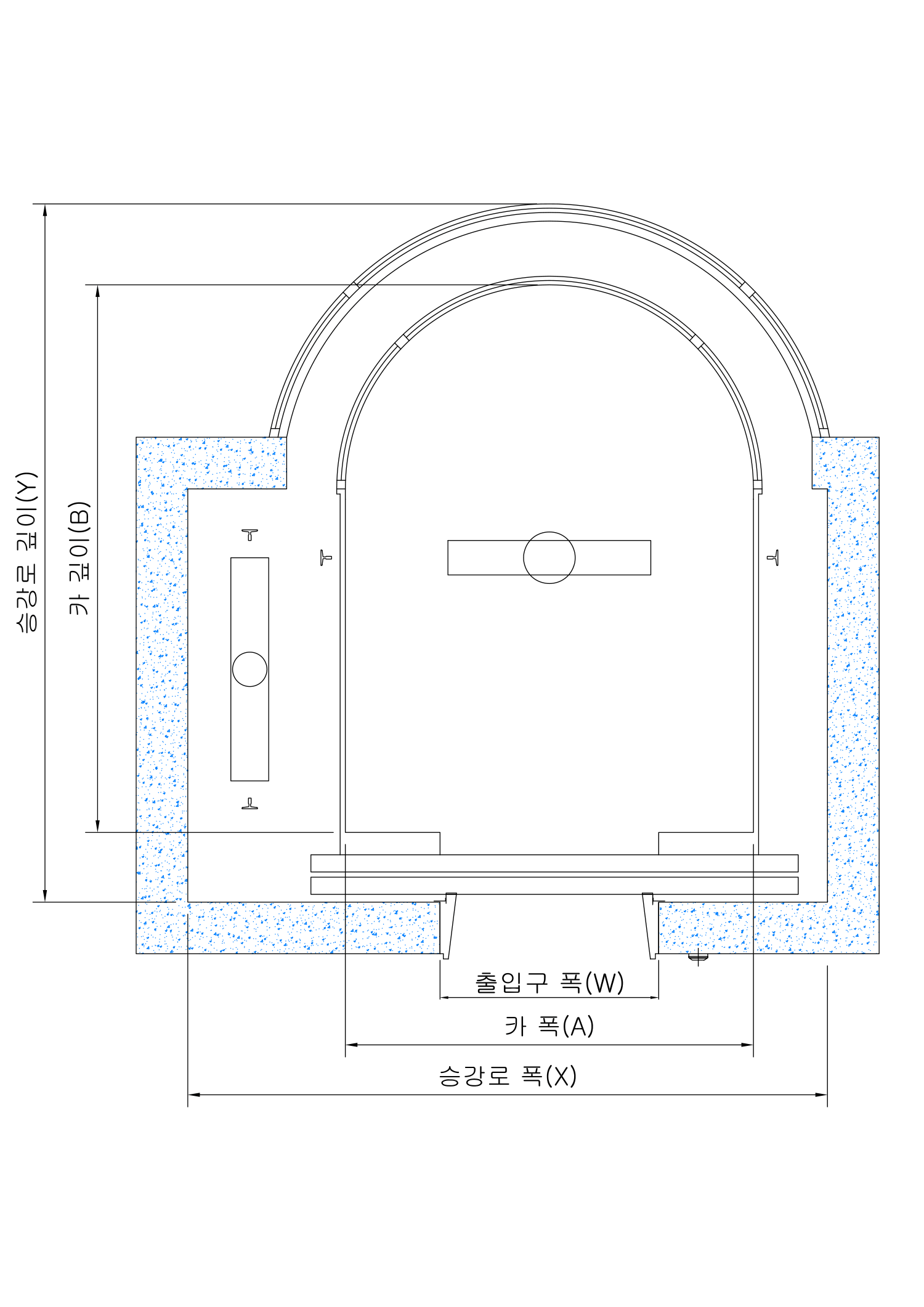

평면도 및 단면도

원형전망 MRL 표준제원 (단위: mm)

인승 (인)	정격하중 (kg)	속도 m/s	출입구 규격 W × H	카 내부 규격 A × B	승강로 내부 X × Y	OH (mm)	피트깊이 (mm)	최대 행정거리 (m)
10	750	1.0	800 x 2100	1300 x 1680	2200 x 2200	5050	2050
		1.6	800 x 2100	1300 x 1680	2200 x 2200	5250	2050
		1.75	800 x 2100	1300 x 1680	2200 x 2200	5450	2150
13	1000	1.0	900 x 2100	1500 x 1750	2400 x 2300	5050	2050
		1.6	900 x 2100	1500 x 1750	2400 x 2300	5250	2050
		1.75	900 x 2100	1500 x 1750	2400 x 2300	5450	2150
15	1150	1.0	1000 x 2100	1400 x 2050	2450 x 2600	5050	2050
		1.6	1000 x 2100	1400 x 2050	2450 x 2600	5250	2050
		1.75	1000 x 2100	1400 x 2050	2450 x 2600	5450	2150
17	1250	1.0	1000 x 2100	1400 x 2150	2450 x 2700	5050	2050
		1.6	1000 x 2100	1400 x 2150	2450 x 2700	5250	2050
		1.75	1000 x 2100	1400 x 2150	2450 x 2700	5450	2150
18	1350	1.0	1000 x 2100	1500 x 2150	2550 x 2700	5050	2050
		1.6	1000 x 2100	1500 x 2150	2550 x 2700	5250	2050
		1.75	1000 x 2100	1500 x 2150	2550 x 2700	5450	2150
21	1600	1.0	1100 x 2100	1600 x 2300	2650 x 2850	5050	2050
		1.6	1100 x 2100	1600 x 2300	2650 x 2850	5250	2050
		1.75	1100 x 2100	1600 x 2300	2650 x 2850	5450	2150

MR 기계실 있는 타입 - 1면 전망

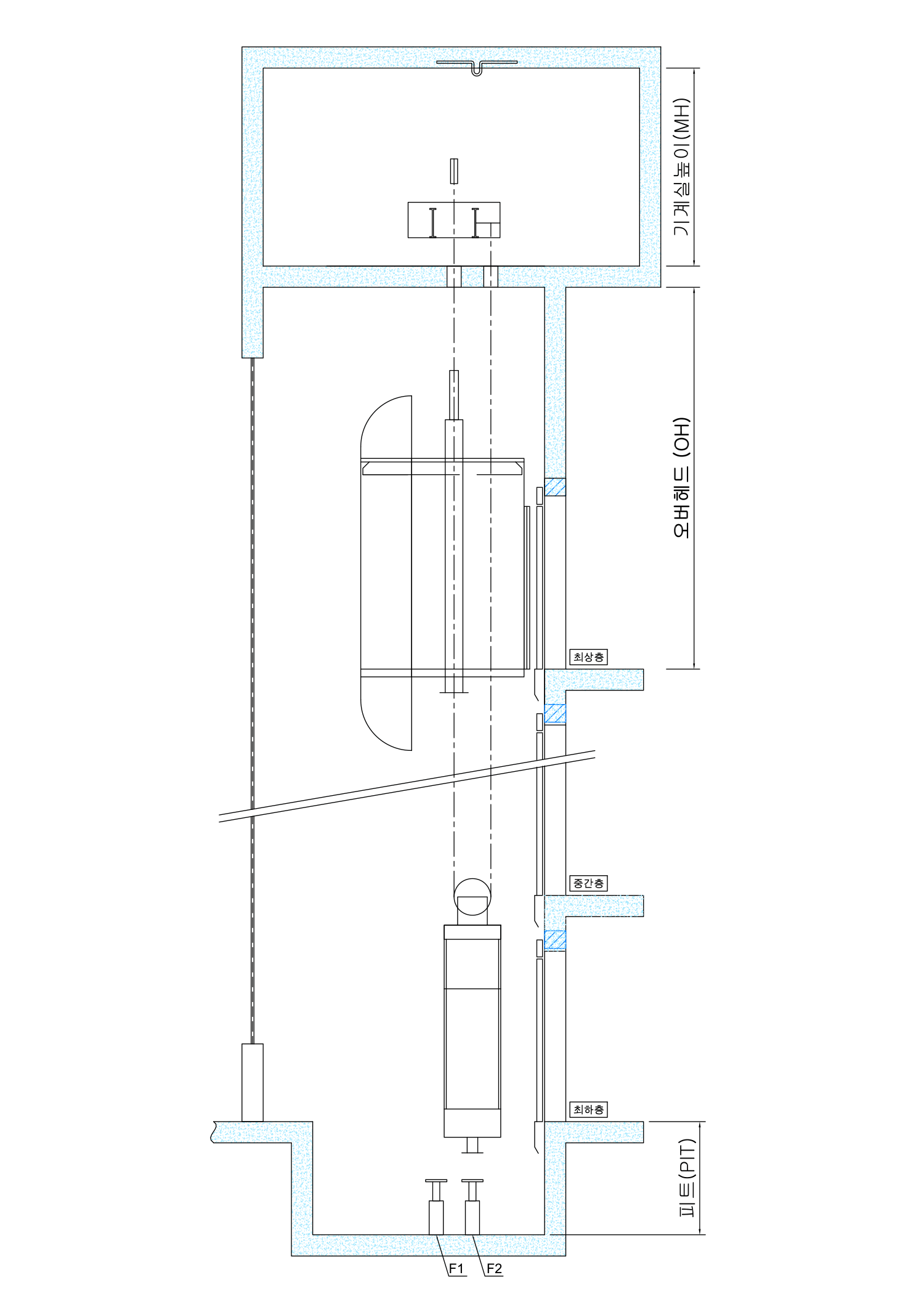

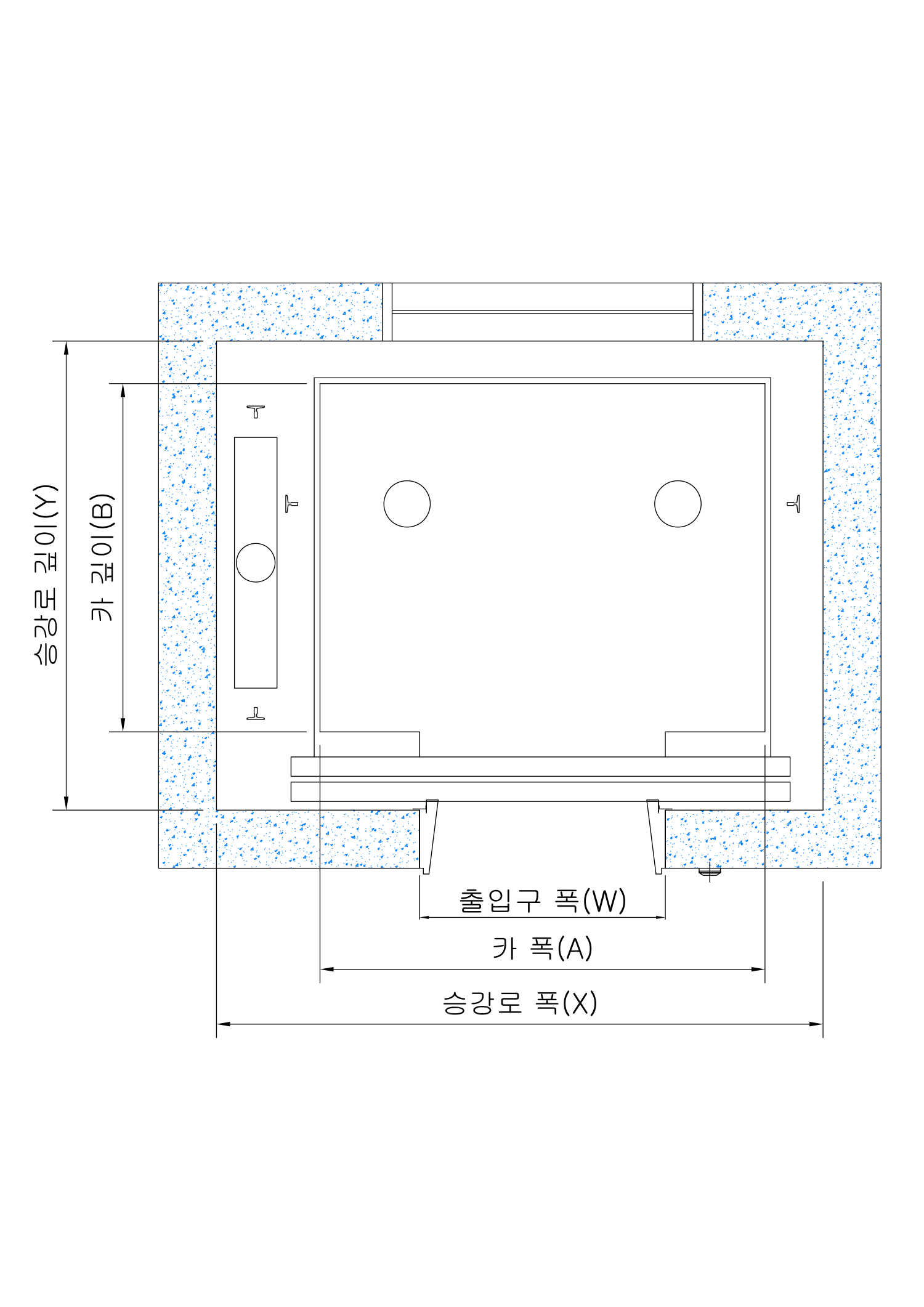

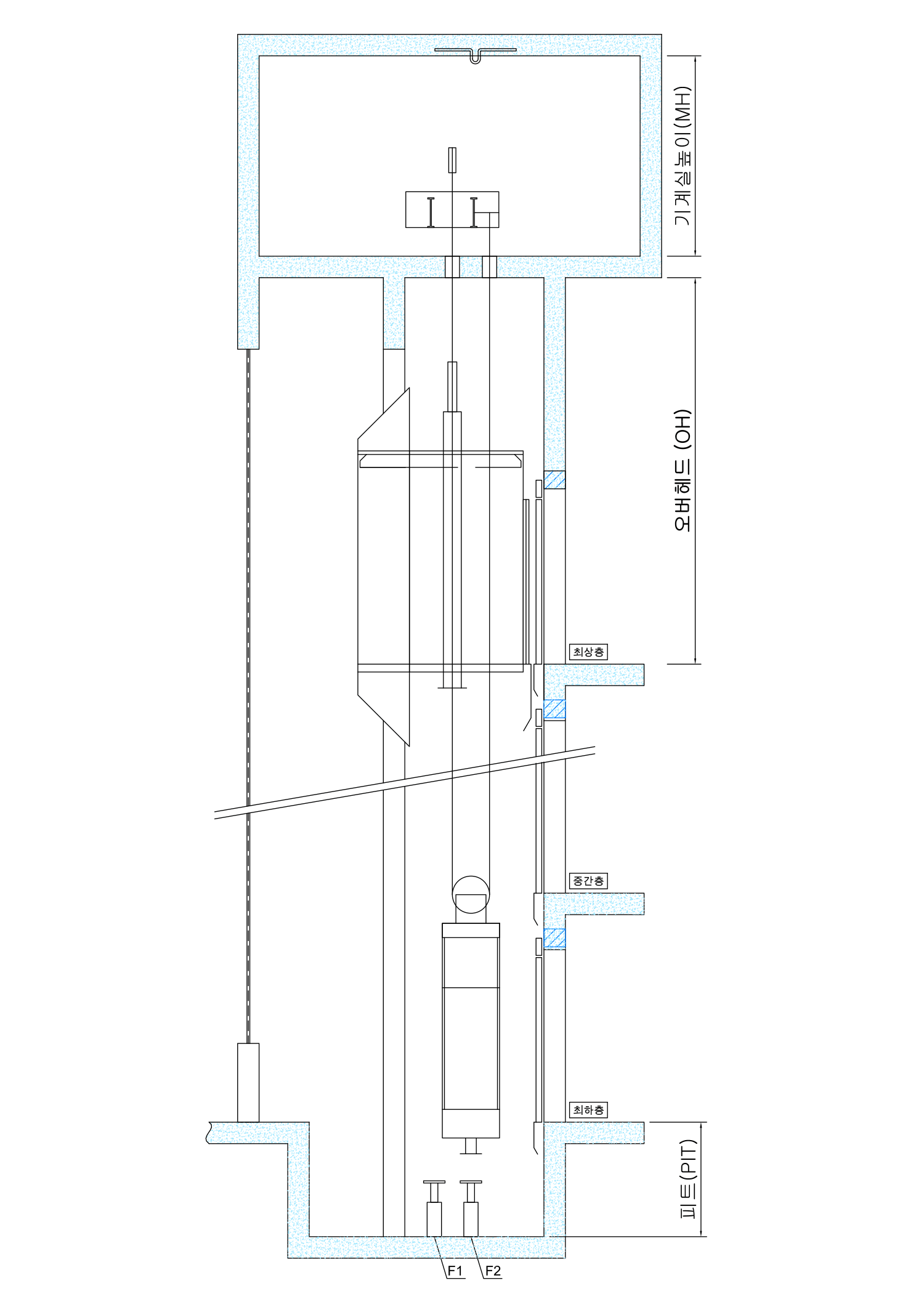

평면도 및 단면도

1면 전망 MR 표준제원 (단위: mm)

인승 (인)	정격하중 (kg)	속도 m/s	출입구 규격 W × H	카 내부 규격 A × B	승강로 내부 X × Y	기계실 내부 MX × MY	OH (mm)	피트깊이 (mm)	최대 행정거리 (m)
10	750	1.0	800 x 2100	1300 x 1600	2300 x 2200	2300 x 2200	5050	2050
		1.6	800 x 2100	1300 x 1600	2300 x 2200	2300 x 2200	5250	2050
		1.75	800 x 2100	1300 x 1600	2300 x 2200	2300 x 2200	5450	2150
13	1000	1.0	900 x 2100	1500 x 1600	2400 x 2250	2400 x 2250	5050	2050
		1.6	900 x 2100	1500 x 1600	2400 x 2250	2400 x 2250	5250	2050
		1.75	900 x 2100	1500 x 1600	2400 x 2250	2400 x 2250	5450	2150
15	1150	1.0	900 x 2100	1500 x 1750	2450 x 2350	2450 x 2350	5050	2050
		1.6	900 x 2100	1500 x 1750	2450 x 2350	2450 x 2350	5250	2050
		1.75	900 x 2100	1500 x 1750	2450 x 2350	2450 x 2350	5450	2150
17	1250	1.0	900 x 2100	1500 x 1850	2450 x 2450	2450 x 2450	5050	2050
		1.6	900 x 2100	1500 x 1850	2450 x 2450	2450 x 2450	5250	2050
		1.75	900 x 2100	1500 x 1850	2450 x 2450	2450 x 2450	5450	2150
18	1350	1.0	900 x 2100	1500 x 2000	2450 x 2600	2450 x 2600	5050	2050
		1.6	900 x 2100	1500 x 2000	2450 x 2600	2450 x 2600	5250	2050
		1.75	900 x 2100	1500 x 2000	2450 x 2600	2450 x 2600	5450	2150
21	1600	1.0	1100 x 2100	1700 x 2000	2700 x 2600	2700 x 2600	5050	2050
		1.6	1100 x 2100	1700 x 2000	2700 x 2600	2700 x 2600	5250	2050
		1.75	1100 x 2100	1700 x 2000	2700 x 2600	2700 x 2600	5450	2150

MR 기계실 있는 타입 - 3면 전망

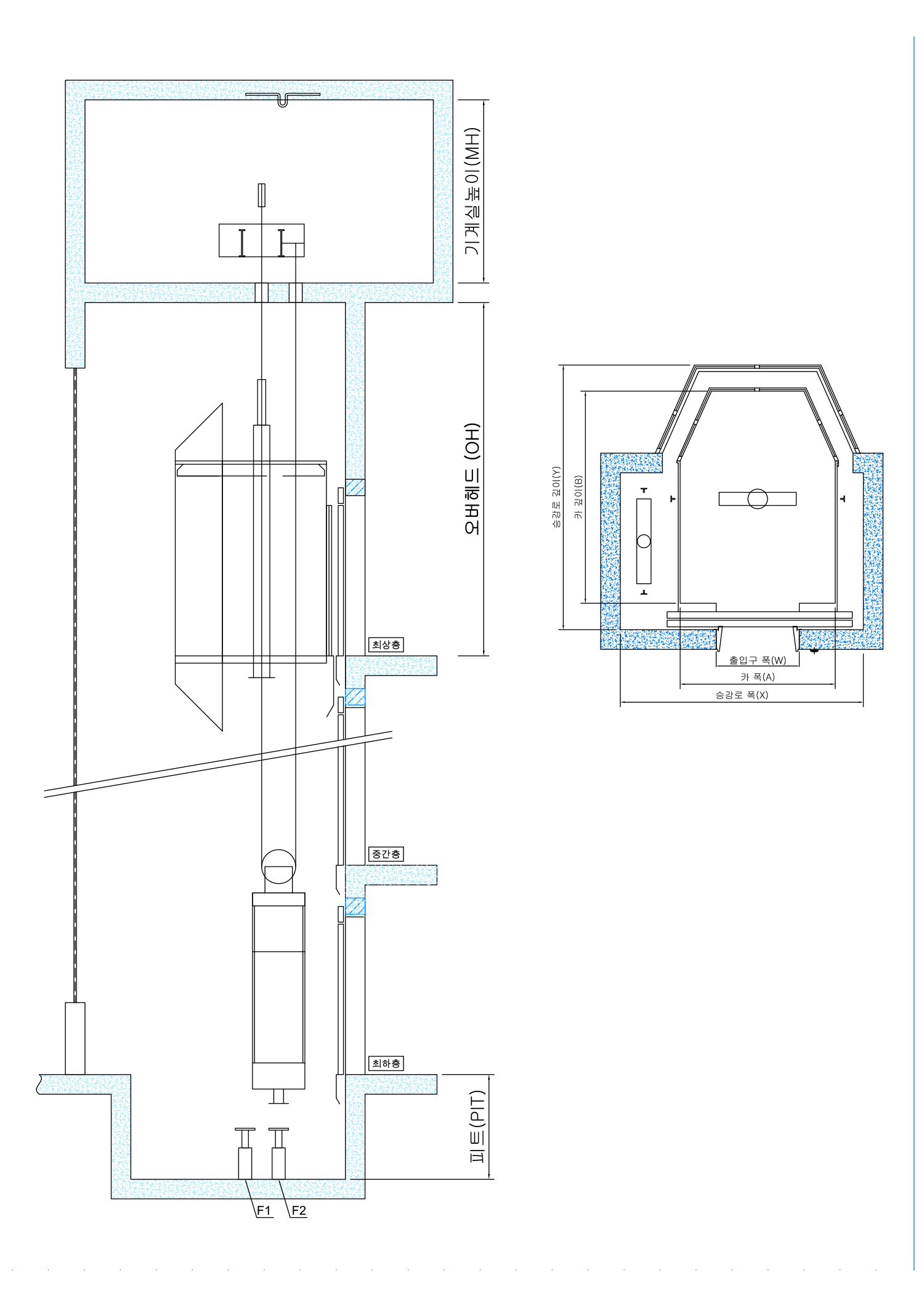

평면도 및 단면도

3면 전망 MR 표준제원 (단위: mm)

인승 (인)	정격하중 (kg)	속도 m/s	출입구 규격 W × H	카 내부 규격 A × B	승강로 내부 X × Y	기계실 내부 MX × MY	OH (mm)	피트깊이 (mm)	최대 행정거리 (m)
10	750	1.0	800 x 2100	1300 x 1680	2300 x 2200	2300 x 2200	5050	2050
		1.6	800 x 2100	1300 x 1680	2300 x 2200	2300 x 2200	5250	2050
		1.75	800 x 2100	1300 x 1680	2300 x 2200	2300 x 2200	5450	2150
13	1000	1.0	900 x 2100	1500 x 1750	2400 x 2250	2400 x 2250	5050	2050
		1.6	900 x 2100	1500 x 1750	2400 x 2250	2400 x 2250	5250	2050
		1.75	900 x 2100	1500 x 1750	2400 x 2250	2400 x 2250	5450	2150
15	1150	1.0	900 x 2100	1500 x 1900	2450 x 2350	2450 x 2350	5050	2050
		1.6	900 x 2100	1500 x 1900	2450 x 2350	2450 x 2350	5250	2050
		1.75	900 x 2100	1500 x 1900	2450 x 2350	2450 x 2350	5450	2150
17	1250	1.0	900 x 2100	1500 x 2000	2450 x 2450	2450 x 2450	5050	2050
		1.6	900 x 2100	1500 x 2000	2450 x 2450	2450 x 2450	5250	2050
		1.75	900 x 2100	1500 x 2000	2450 x 2450	2450 x 2450	5450	2150
18	1350	1.0	900 x 2100	1500 x 2150	2450 x 2600	2450 x 2600	5050	2050
		1.6	900 x 2100	1500 x 2150	2450 x 2600	2450 x 2600	5250	2050
		1.75	900 x 2100	1500 x 2150	2450 x 2600	2450 x 2600	5450	2150
21	1600	1.0	1100 x 2100	1700 x 2150	2700 x 2600	2700 x 2600	5050	2050
		1.6	1100 x 2100	1700 x 2150	2700 x 2600	2700 x 2600	5250	2050
		1.75	1100 x 2100	1700 x 2150	2700 x 2600	2700 x 2600	5450	2150

MR 기계실 있는 타입 - 원형전망

평면도 및 단면도

원형전망 MR 표준제원 (단위: mm)

인승 (인)	정격하중 (kg)	속도 m/s	출입구 규격 W × H	카 내부 규격 A × B	승강로 내부 X × Y	기계실 내부 MX × MY	OH (mm)	피트깊이 (mm)	최대 행정거리 (m)
10	750	1.0	800 x 2100	1300 x 1680	2300 x 2200	2300 x 2200	5050	2050
		1.6	800 x 2100	1300 x 1680	2300 x 2200	2300 x 2200	5250	2050
		1.75	800 x 2100	1300 x 1680	2300 x 2200	2300 x 2200	5450	2150
13	1000	1.0	900 x 2100	1500 x 1750	2400 x 2250	2400 x 2250	5050	2050
		1.6	900 x 2100	1500 x 1750	2400 x 2250	2400 x 2250	5250	2050
		1.75	900 x 2100	1500 x 1750	2400 x 2250	2400 x 2250	5450	2150
15	1150	1.0	900 x 2100	1500 x 1900	2450 x 2350	2450 x 2350	5050	2050
		1.6	900 x 2100	1500 x 1900	2450 x 2350	2450 x 2350	5250	2050
		1.75	900 x 2100	1500 x 1900	2450 x 2350	2450 x 2350	5450	2150
17	1250	1.0	900 x 2100	1500 x 2000	2450 x 2450	2450 x 2450	5050	2050
		1.6	900 x 2100	1500 x 2000	2450 x 2450	2450 x 2450	5250	2050
		1.75	900 x 2100	1500 x 2000	2450 x 2450	2450 x 2450	5450	2150
18	1350	1.0	900 x 2100	1500 x 2150	2450 x 2600	2450 x 2600	5050	2050
		1.6	900 x 2100	1500 x 2150	2450 x 2600	2450 x 2600	5250	2050
		1.75	900 x 2100	1500 x 2150	2450 x 2600	2450 x 2600	5450	2150
21	1600	1.0	1100 x 2100	1700 x 2150	2700 x 2600	2700 x 2600	5050	2050
		1.6	1100 x 2100	1700 x 2150	2700 x 2600	2700 x 2600	5250	2050
		1.75	1100 x 2100	1700 x 2150	2700 x 2600	2700 x 2600	5450	2150
